ER90 - 打印機無法與水平傳感器通信 - UltiMaker

UltiMaker S7 具有使用打印頭中的電感式傳感器進行主動底板調平的功能。如果出現此錯誤消息，打印機無法與此傳感器通信，並且無法執行主動調平。此錯誤消息可能會在打印機啟動後或活動調平前出現。

此錯誤可能是由連接鬆動或組件損壞引起的。請按照以下步驟查找錯誤原因並了解如何解決以繼續打印。

注意：排除此錯誤時，請讓打印機處於錯誤狀態（不要在顯示屏上選擇“確定”或“重啟”）或使用背面的電源開關關閉打印機。

檢查是否損壞

打開風扇支架，仔細觀察打印頭內部。它有助於移除 PrintCore（尤其是插槽 2 中的那個），因為這樣可以更好地觀察電路板和扁線。檢查此板或電線是否有任何損壞跡象。

如果發現任何損壞，或者扁平線從傳感器板上斷開連接，請聯繫 UltiMaker 支持或您當地的經銷商以獲得進一步的幫助和更換零件。

扁平線連接到打印頭內部的感應傳感器板（集成）和背面的打印頭 PCB。如上所述，如果扁平線從傳感器板上斷開，則零件已損壞，必須更換。

接下來，檢查打印頭的背面。水平傳感器是打印機右側的扁線（左側，從背面看）。如果它從連接器中出來，請嘗試重新插入。使用鑷子小心打開連接器的黑色閂鎖。將扁線引入連接器直至完全插入，然後推動黑色閂鎖以將傳感器線鎖定到位。

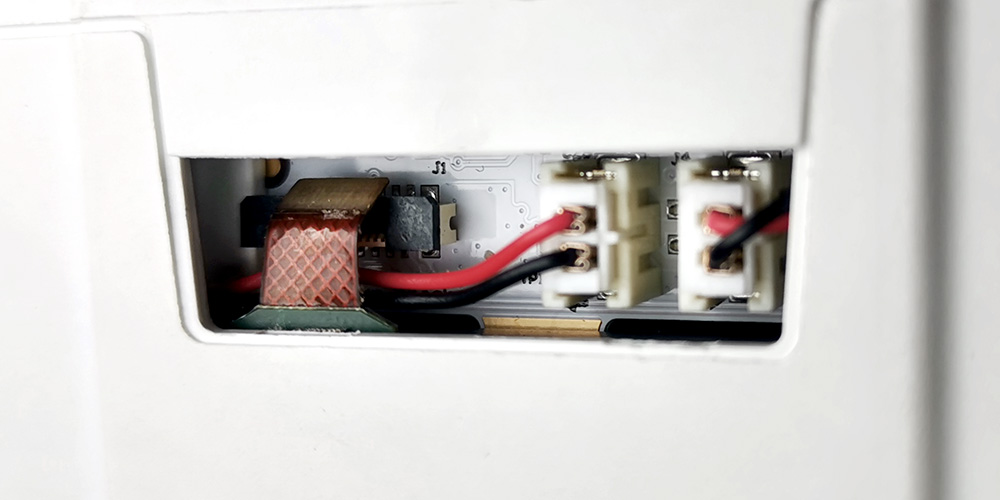

示例：扁平線與打印頭 PCB 中的連接器斷開連接。

注意：這在打印機內很難夠到。如有必要，將打印頭從龍門系統中取出。將打印頭軸從四個滑塊中卡出，旋轉，然後將軸從打印頭中拉出並放置在安全的地方。您現在可以轉動打印頭以便更好地訪問。

如果您的打印頭、連接器或扁平線電纜已損壞，或者如果您需要進一步的幫助來重新連接傳感器電纜，請提交案例以聯繫 UltiMaker 支持。
