此錯誤是指 X 或 Y 限位開關出現問題。它們位於龍門架的左後角。這些開關設置打印頭的“原位”或“0”位置,並確保打印頭到達打印機角落時不會再移動。
ER17 消息表示 X 或 Y 限位開關(或兩者)未按預期激活或釋放。這可能是因為開關有問題、有障礙物或打印頭移動。
檢查 Y 開關激活
X 和 Y 限位開關通常由打印頭激活:
- 帶有藍色線的 X 限位開關位於頂部面板的下側。它由打印機後軸上的滑塊壓緊。
- 帶有紅線的 Y 限位開關位於打印機的左側面板上。它被 X 打印頭軸的末端壓住,伸出左軸上的滑塊。
打印頭軸可能向右移動太多。在這種情況下,它將無法激活 Y 限位開關。在錯誤出現之前,您會聽到很大的斷斷續續的聲音。別擔心,這不會立即損壞您的打印機。
要解決此問題,只需單擊左右滑塊中的 X 打印頭軸即可。將其重新定位到左側,直到軸的末端距離左側面板約 1 毫米。用力將軸按回左右滑塊。
激活 X 和 Y 限位開關 | 將軸壓入左側滑塊 |
注意:確保軸完全壓入塊中並且滑塊是直的。
限位開關診斷
Ultimaker 3 診斷菜單包含限位開關測試。在 Ultimaker 3 菜單中,轉到系統 → 維護 → 診斷並選擇限位開關測試。
菜單將顯示 X、Y 和 Z 限位開關及其激活狀態的概覽。如果按下開關,它將顯示 [X]。如果開關未激活,則顯示空白。
手動將打印頭放在打印機的中央。檢查顯示屏是否指示 X 和 Y 開關均未激活。然後先手動按下 X,再按下 Y 限位開關。檢查顯示屏是否指示開關在按下時被激活。 |
如果診斷測試對開關狀態做出正確響應,則限位開關連接正確且沒有故障。您可以繼續檢查打印頭移動。如果測試顯示其中一個開關始終處於激活狀態或從未激活,則表明其連接存在問題,或者該開關存在缺陷。
檢查連接
如果診斷測試表明存在潛在的連接問題,您將需要接觸打印機底部的電子設備。
注意:當暴露打印機底部的電子設備時,請始終採取 ESD 預防措施。以不安全的方式處理電子設備可能會損壞機器。如果您無法獲得 ESD 預防措施,例如ESD 手鐲,請聯繫支持人員或您當地的經銷商。
1. 將打印機側放 | 2. 取下蓋子 | 3.檢查連接 |
輕輕地將打印機側放,然後手動抬起 Z 載物台。
|

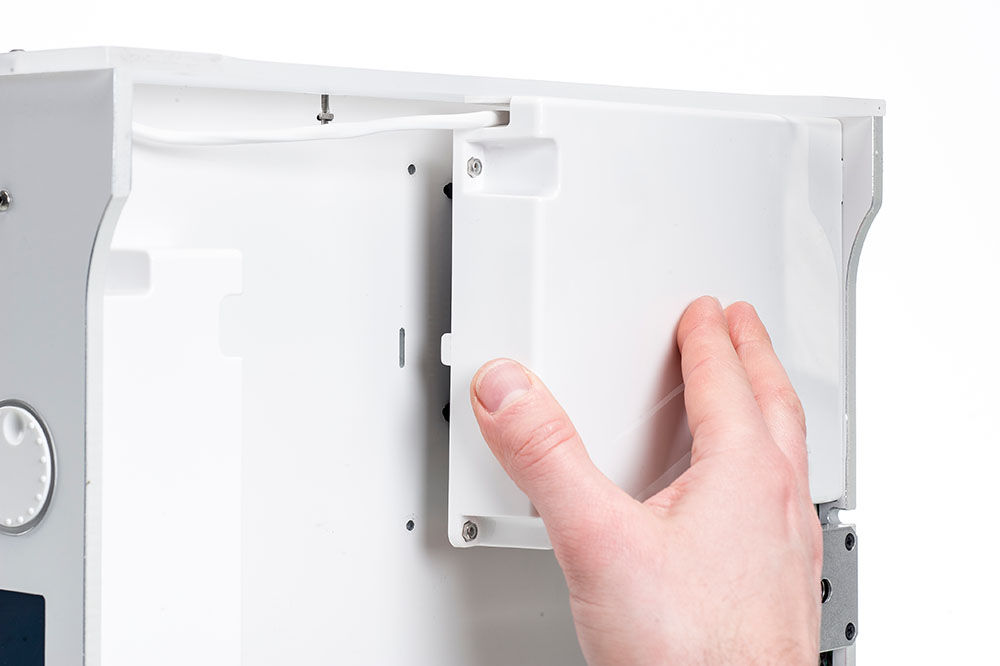

從打印機內部,卸下固定蓋子的兩個螺栓並將蓋子放在一邊。
|
限位開關是藍色 (X)、紅色 (Y) 和黑色 (Z) 線。確保藍色和紅色電線分別連接到標有“X-stop”和“Y-stop”的連接器。
|
檢查打印頭移動
當打印頭按指示不移動時,也會出現此錯誤。要對此進行測試,請手動將打印頭放在龍門架的右前角。在 Ultimaker 3 菜單中,轉到系統 → 維護 → 打印頭。在此菜單中,選擇Home以指示打印頭移動到左後角。仔細觀察打印頭的運動。有幾種情況是可能的:
打印頭到達起始位置 | 如果打印頭在 X 和 Y 方向上都完全移動到角落,則運動系統(電氣和機械)沒有問題。如果頭部在到達拐角時沒有停止移動,請再次檢查前面的部分(檢查 Y 激活、診斷和連接)。 |
---|---|
打印頭在一個或兩個方向上卡頓 | 當打印頭移動但不平穩時,很可能是其中一個滑輪鬆動了。檢查並擰緊所有影響卡頓方向的滑輪。確保還要檢查電機上的那個。或者,其中一條短皮帶可能太鬆, 必須係緊。 |
打印頭根本不朝一個方向移動 | 當在一個方向上根本沒有運動時,這也可能是由皮帶輪鬆動引起的,如上所述(通常是電機上的皮帶輪)。
也有可能是其中一個電機或主板上的電機接口有問題。嘗試交換主板上的 X 和 Y 電機連接器。如果同向無反應,則電機可能有故障。如果另一個方向現在沒有反應,主板上的步進驅動器可能有缺陷。 |
打印頭在兩個方向上根本不移動 | 如果兩個方向都沒有任何動作,很有可能是主板上的運動控制器壞了。要檢查這一點,請嘗試通過菜單移動底板。如果這也沒有反應,則應更換主板。 |
需要進一步的支持嗎?
如果在執行此頁面上的步驟後問題仍然存在,您想諮詢更換部件,或者您需要有關上述故障排除步驟的更詳細建議,請聯繫支持或您當地的經銷商。確保包含所有相關信息,例如照片或視頻、錯誤編號 (ERXX) 和打印機的日誌文件。
